懸掛式七氟丙烷自動滅火裝置是無管網氣體滅火裝置（也稱預制滅火系統）的一種，是按一定的應用條件，將滅火劑儲存裝置和噴放組件等預先設計、組裝成套且具有聯動控制功能的滅火系統。懸掛式七氟丙烷自動滅火裝置又分為電磁懸掛式和定溫懸掛式兩種，電磁式由滅火劑儲存罐體、電磁驅動部件、噴頭、壓力顯示部件、信號反饋部件組成；定溫式由滅火劑儲存罐體和感溫帶表噴頭組成。
與柜式及管網七氟丙烷自動滅火裝置相比，懸掛式生產周期短、生產成本低，設計、安裝、使用、維護簡便，由此廣泛應用于體積較小或內部下層空間不足的防護區。本文以圖文形式，對懸掛式七氟丙烷滅火裝置的結構做一個較全面的介紹。

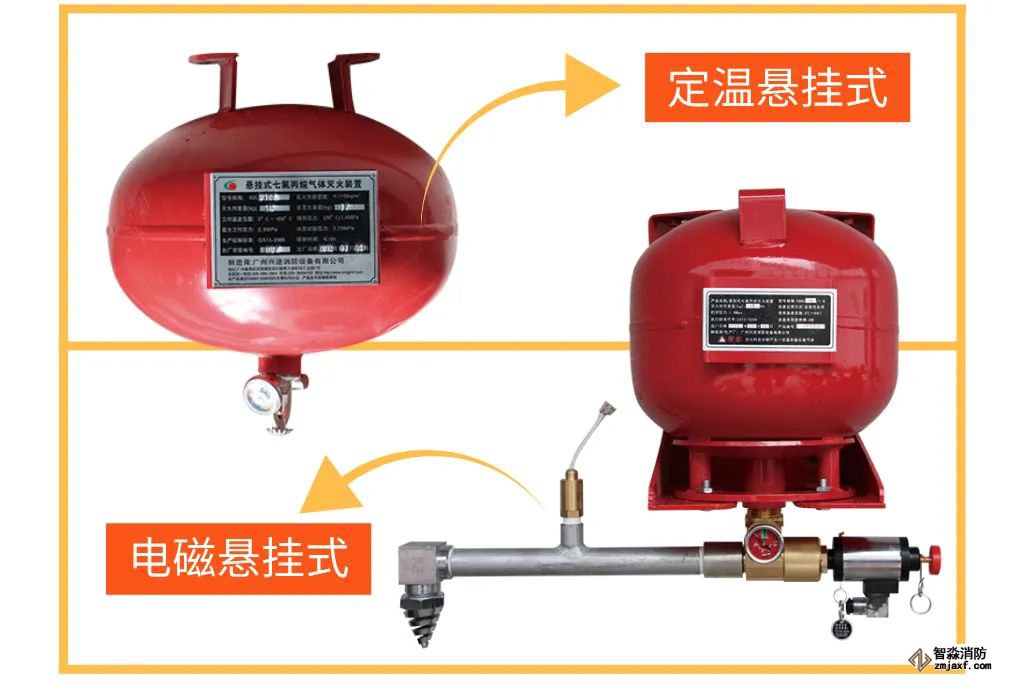

01
電磁懸掛式七氟丙烷自動滅火裝置
電磁懸掛主要由：滅火劑儲存容器、安裝掛具、連接管、噴頭、壓力開關、電磁閥組成。
滅火劑儲存容器
為可重復充裝的紅色環氧漆鋼質焊接容器。由上下封頭、閥座、支架組焊件、支腳組成。用于貯存七氟丙烷滅火劑,具有封存、釋放、充裝、超壓泄放等功能。
容器閥
連接管
由高壓無縫鋼管、高壓彎頭、高壓直通、壓力開關座組成，用于容器閥噴嘴之間，輸送從貯存裝置釋放出來的滅火劑，在噴放滅火劑時起流通、緩沖的作用。
信息反饋裝置
由閥體、膠圈、活塞、開關座、微型開關、閥蓋、信號引線、等組成，安裝于連接管的壓力開關座上，用于滅火劑釋放后將信號反饋至滅火控制器，再由滅火控制器點亮噴放門燈及發出聯動信號。
噴嘴
結構經優化設計，能將七氟丙烷滅火劑充分霧化均勻噴灑，材質為銅合金。安裝于滅火裝置連接管的末端，用于按設計要求均勻的霧化噴灑滅火劑，其規格根據按噴放時間計算孔口面積結果選定。
電磁懸掛式七氟丙烷自動滅火裝置可與煙感探測器、溫感探測器、聲光報警器、警鈴等火災報警系統形成聯動，同一保護區內可放置多個滅火裝置，并且不占用太多空間。
02
定溫懸掛式七氟丙烷自動滅火裝置
滅火劑儲存裝置
為可重復充裝的紅色環氧漆鋼質焊接容器，用于貯存七氟丙烷滅火劑,具有封存、釋放、充裝、超壓泄放等功能。
感溫帶表噴頭
接在貯存裝置上、顯壓為1.6Mpa壓力表懸掛帶溫度感應的噴嘴，達到一定溫度（68℃）滅火藥劑從貯存容器上 噴放到防護區內。
定溫懸掛式七氟丙烷自動滅火裝置不需要聯動火災報警系統即可自動滅火，但同一保護區內不建議同時放置兩個定溫滅火裝置，以免火場溫度不均勻，令滅火裝置無法同時動作，達不到理想的滅火濃度效果。
