摘要：氣體滅火系統作為建筑消防的核心設施之一，其可靠性直接關系到人員生命和財產安全。然而在實際項目中，許多細節常因設計疏漏或施工部規范埋下隱患。本文聚焦探測器數量、外殼靜電接地、電源盤配置、事故風機設置與控制、電線電纜選型、泄壓口安裝等6個典型問題，結合規范進行解析，助您查漏補缺！一、探測器設置要求
氣體滅火系統作為建筑消防的核心設施之一，其可靠性直接關系到人員生命和財產安全。然而在實際項目中，許多細節常因設計疏漏或施工部規范埋下隱患。本文聚焦探測器數量、外殼靜電接地、電源盤配置、事故風機設置與控制、電線電纜選型、泄壓口安裝等6個典型問題，結合規范進行解析，助您查漏補缺！

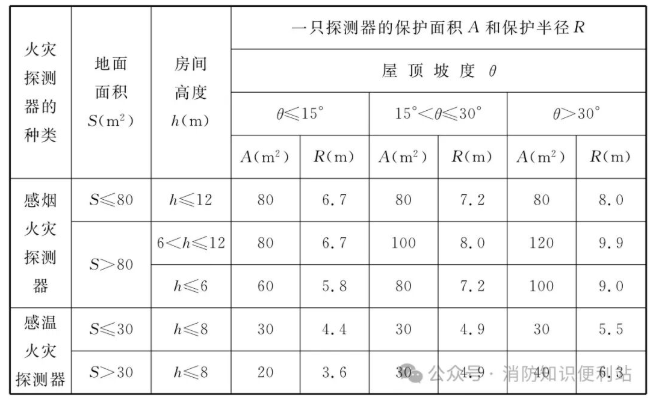

●問題描述：部分項目僅考慮了感煙探測器的設置數量，感溫探測器設置不足，導致保護區存在監控盲區。導致系統未能及時聯動，延誤滅火時機。 《火災自動報警系統設計規范》GB50016-2013：感煙火災探測器和A1、A2、B型感溫火災探測器的保護面積和保護半徑 一個探測器區域內所需的探測器數量，不應小于公式（6.2.2）的計算值： 式中：N——探測器數量（只），N 應取整數；
S——該探測區域面積（㎡）；
K——修正系數，容納人數超過10000人的公共場所宜取0.7～0.8；容納人數為2000人～10000人的公共場所宜取0.8～0.9，容納人數為500人～2000人的公共場所宜取0.9～1.0，其他場所可取1.0；
A——探測器的保護面積（㎡）。 例如，某數據中心建筑面積300㎡，房間高度4.5m，根據公式計算： 感煙探測器數量=300/60=5個；感溫探測器數量=300/20=15個。 當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域應至少設置一只探測器。 ●查驗要求：根據探測區域面積、探測器的保護面積等，計算探測器的數量，對照設計文件進行現場查驗。
●風險提示：變電、配電場所通常有大量的電氣設備，電氣流動頻繁，金屬管道和箱體在運行中可能會因為摩擦、感應等原因積累靜電荷。如果沒有良好的接地，這些靜電荷無法有效釋放，可能會對設備或人員安全構成威脅。
●規范要求 6.0.6 經過有爆炸危險和變電、配電場所的管網，以及布設在以上場所的金屬箱體，應設防靜電接地。 看外觀：檢查金屬外殼上是否有明確的接地標識，以及接地線是否完好無損。 測電阻：使用接地電阻測試儀測量金屬外殼與大地的電阻值，從而判斷接地是否良好。 ●風險提示：部分項目忽視了電磁閥啟動時釋放氣體的電流要求，未單獨設置電源盤，導致電磁閥無法正常動作，釋放滅火劑。
5.0.8 氣體滅火系統的電源，應符合國家現行有關消防技術標準的規定；采用氣動力源時，應保證系統操作和控制需要的壓力和氣量。

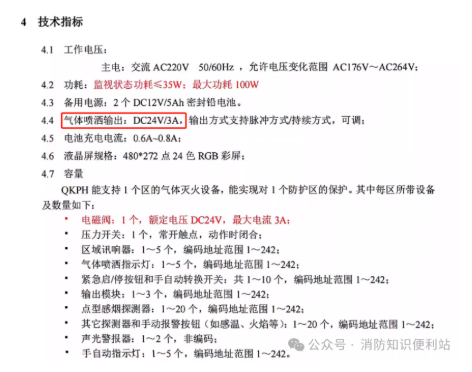

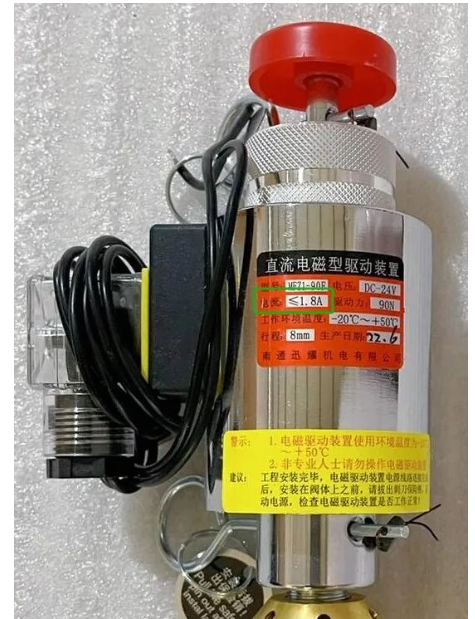

柜式氣體滅火裝置、干粉滅火裝置，每個裝置啟動電流在1.5-1.6A左右，而氣體滅火控制器的噴灑輸出電流一般為3A，僅支持一個電動閥的正常動作。當控制器控制多個電磁閥啟動，會造成啟動電流不足，電磁閥無法正常動作。
●查驗要求：對照電磁閥啟動電流、數量與氣體滅火控制器說明書，查驗控制器的最大噴灑電流。如電磁閥的總啟動電流大于控制器的最大噴灑電流，則需要增設電源盤。 《民用建筑供暖通風與空氣調節設計規范》GB50736-2012 6.3.9 事故通風應根據放散物的種類，設置相應的檢測報警及控制系統。事故通風的手動控制裝置應在室內外便于操作的地點分別設置。 《氣體滅火系統設計規范》GB50370-2005 6.0.4 滅火或的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區，應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。通信機房、電子計算機房等場所的通風換氣次數應不少于每個小時5次。 看外觀部件：查看電動防火閥、手動控制裝置等組件是否齊全。 測聯動邏輯：聯動測試，事故風機是否聯動關閉，電動防火閥是否自動關閉；手動測試復位裝置是否有效。 查風口高度：排風口是否設置在防護區下部。 ●常見問題：部分項目為節約成本，使用阻燃線纜代替耐火線纜，線徑不符合設計要求，與強電共同敷設未進行分隔或未采用金屬管進行保護等。 《火災自動報警系統設計規范》GB50116-2013： 11.1.1 火災自動報警系統的傳輸線路和 50V 以下供電的控制線路，應采用電壓等級不低于交流 300V/500V 的銅芯絕緣導線或銅芯電纜。采用交流 220V/380V 的供電和控制線路，應采用電壓等級不低于交流450V/750V 的銅芯絕緣導線或銅芯電纜。 11.2.2 火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。 11.2.3 線路暗敷設時，應采用金屬管、可撓（金屬）電氣導管或B1級以上的剛性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于30mm；線路明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷。 11.2.5 不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。 查看線纜表皮標識（如型號ZR-阻燃、NH-耐火；線徑如4mm2、6mm2）、耐火層、線鼻子等，從而判斷線纜的材質和線徑，與設計文件對比是否一致。結合規范要求檢查線路的敷設情況。
設置氣體滅火系統的防護區，未安裝泄壓口或安裝高度錯誤； 防護區設有外墻，但泄壓口未安裝在外墻上。 《氣體滅火系統設計規范》GB50370-2005 3.2.7 防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。
3.2.8 防護區設置的泄壓口，宜設在外墻上。泄壓口面積按相應氣體滅火系統設計規定計算。防護區存在外墻的，就應該設在外墻上；防護區不存在外墻的，可考慮設在與走廊相隔的內墻上。
《二氧化碳滅火系統設計規范（2010版）》GB/T50193-1993
3.2.6 防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。
《干粉滅火系統設計規范》GB50347-2004
3.2.5防護區應設泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。
IG541混合氣體滅火系統，規范中未明確泄壓口安裝高度。IG541滅火劑由氮氣、氬氣和二氧化碳按特定比例混合而成，密度略高于空氣，約為空氣比重的1.18倍。從安全角度考慮，建議泄壓口底邊也按高于防護區室內凈高的2/3考慮。
《氣體滅火系統及部件》GB25972-2010
試驗空間的體積不應小于100m3，其長、寬不小于4m，高度3.5m～4m。試驗空間若設泄壓口，應設在3/4空間高度以上或頂部。
個人認為試驗空間通常用于開展各種極端條件下的試驗，可能會產生劇烈的壓力變化。從避免設備損壞和人員安全方面考慮，故將泄壓口設置在3/4空間高度以上或頂部，能在試驗出現異常導致壓力急劇升高時，使高壓氣體快速從上方排出。
泄壓口應靠外墻設置且位于防護區凈高的2/3以上； 泄壓口前方1m范圍內不應有障礙物（如管道、設備等）； 用卷尺測量泄壓口有效開口面積，核對是否≥設計值。
