柔性套管、剛性防水套管、柔性接頭的區別及應用？

柔性套管、剛性防水套管、柔性接頭是消防水泵與消防水池連接的重要組件，根據《消防給水及消火栓系統技術規范》 GB50974-2014 >

5.1.13 離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：11 消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用剛性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。

以下就從工程原理層面的深度解析，只有理解了其原理，才能更好地應用和選型：

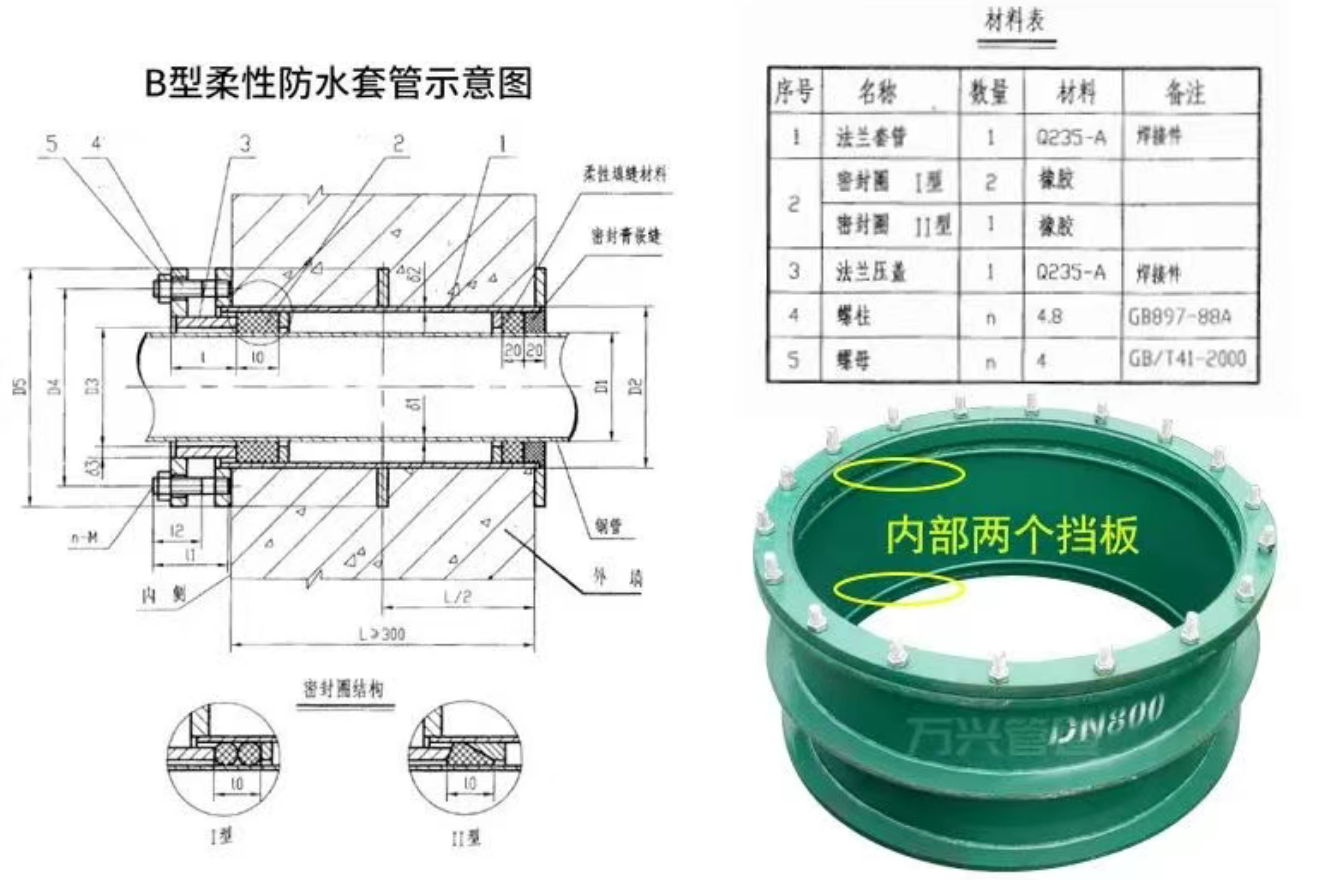

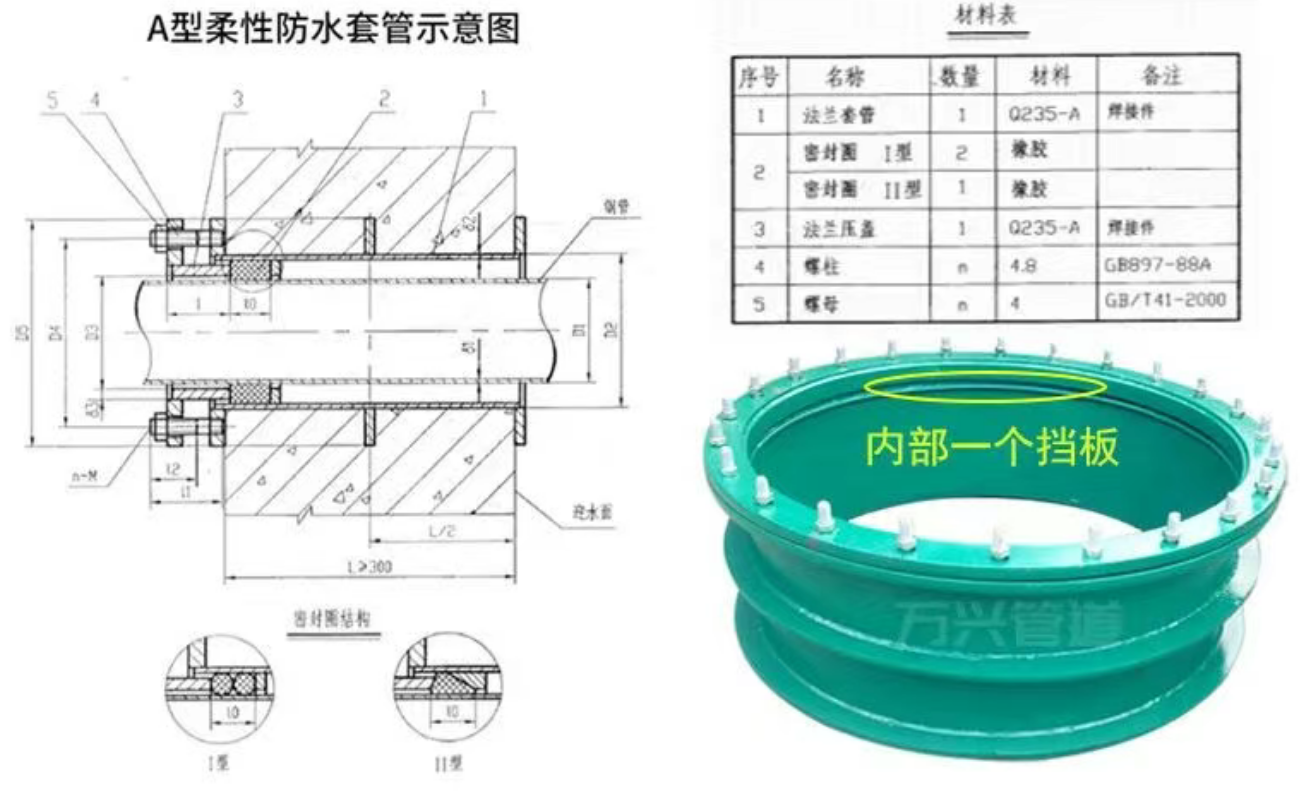

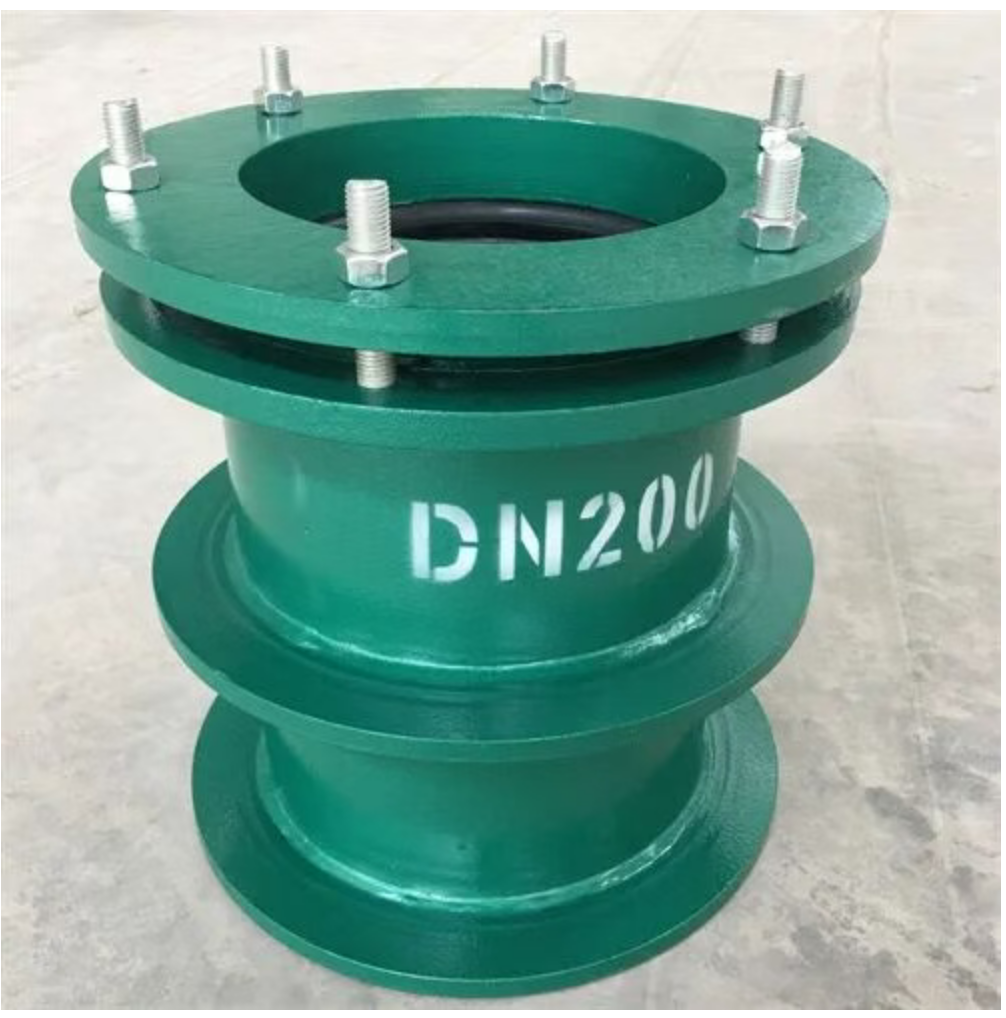

1. 柔性防水套管：“自適應密封”系統

它的核心原理是通過柔性受壓變形，主動適應和補償位移，實現雙重動態密封。

構成要素：一個鋼制套管本體、至少一個固定翼環、一個可拆卸的壓蘭（法蘭壓蓋）、以及關鍵部件——橡膠密封圈（通常為丁腈橡膠或氯丁橡膠）。

工作原理：

墻體側密封（一次密封）：套管通過其翼環在混凝土墻體內被澆筑固定，確保套管與墻體之間無滲漏。這是靜態、永久的密封。

管道側密封（二次密封，核心所在）：這是它的精髓。當管道穿過套管后，在管道外壁和套管內壁之間裝入O形或錐形的橡膠密封圈，然后用螺栓緊固壓蘭。

徑向擠壓密封：擰緊螺栓時，壓蘭向內側擠壓橡膠密封圈，使其產生徑向膨脹，緊密地包裹在管道外壁上，并填滿管道與套管之間的所有環形縫隙。

自適應補償：當管道因熱脹冷縮、振動或地基沉降產生軸向伸縮或橫向偏移時，柔性的橡膠密封圈能夠隨之發生彈性變形，在一定的位移范圍內（通常軸向±5-10mm，徑向±5mm）始終保持對管道和套管壁的壓緊密封，而不會像剛性材料那樣開裂失效。

原理總結：“以柔克剛”。利用彈性體材料的形變能力，構建一個能跟隨管道運動而始終保持密封的動態密封腔。

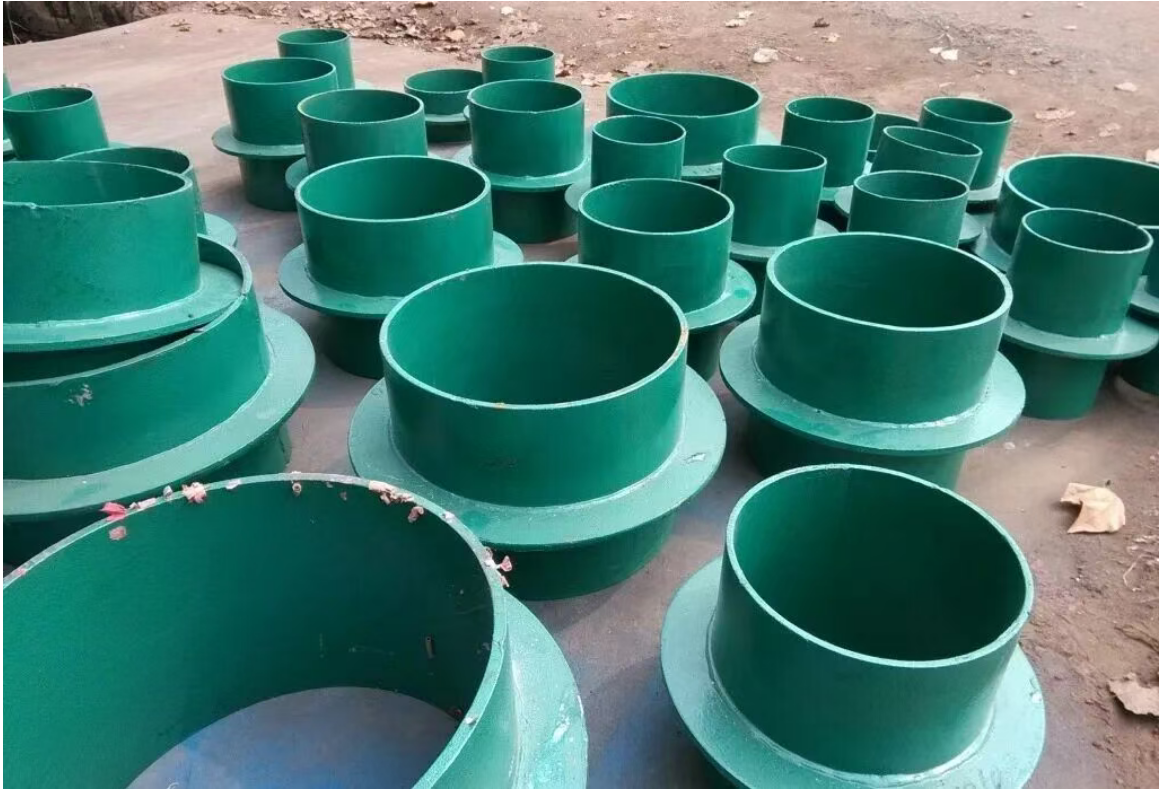

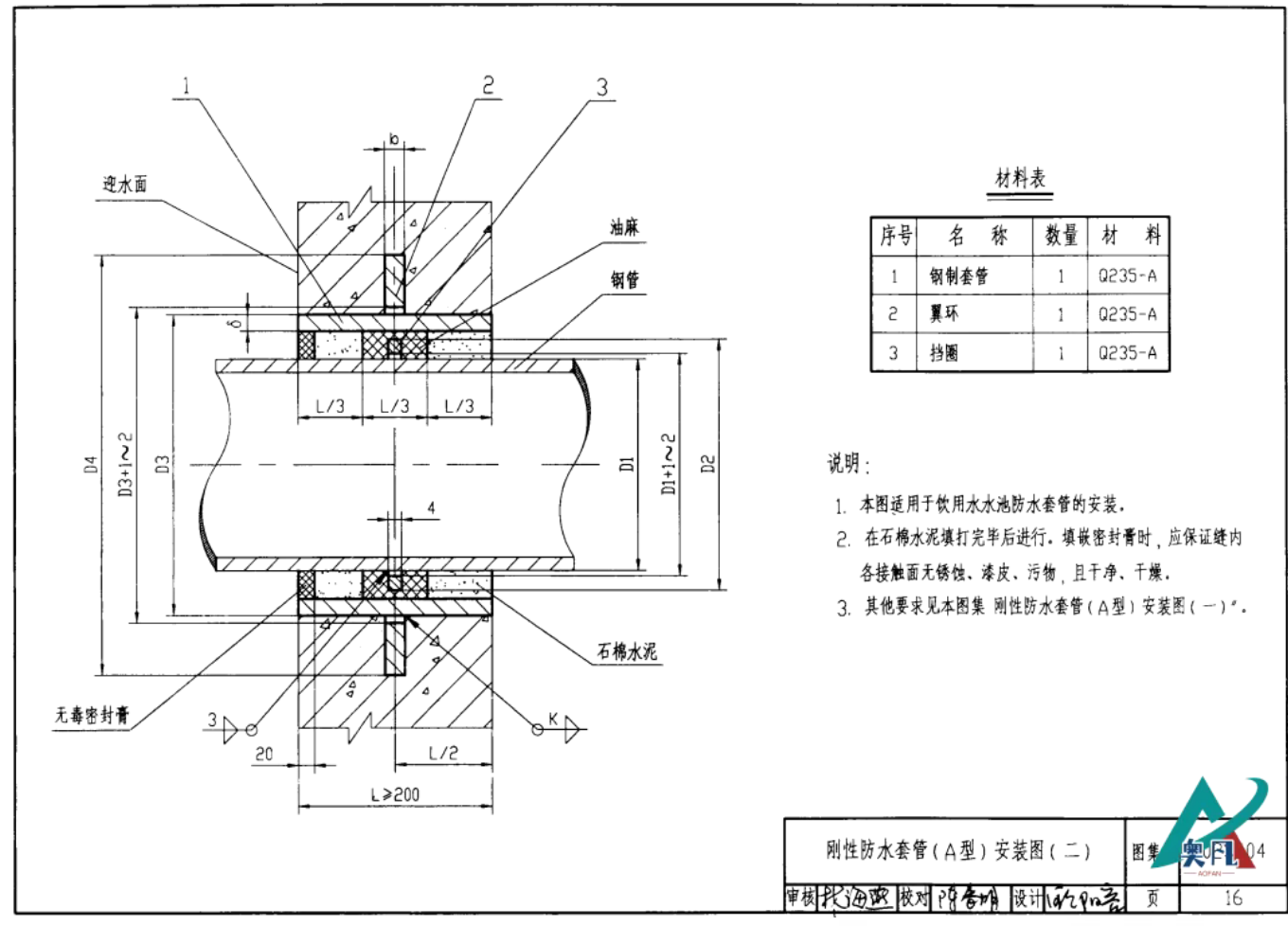

2. 剛性防水套管：“剛性固定與填堵”系統

它的核心原理是通過剛性連接和填塞，實現靜態的、不可移動的密封。

構成要素：一個鋼制套管本體和一個或多個固定翼環。它沒有壓蘭和橡膠密封圈。

工作原理：

結構固定：同樣通過翼環與混凝土墻體澆筑成一體，形成堅固的穿墻孔洞。

剛性填塞密封：管道安裝后，管道與套管之間的環形縫隙使用剛性或半剛性的防水材料（如油麻、石棉水泥、膨脹水泥砂漿等）進行分層填塞、搗實、封堵。

功能局限：這種填塞形成的密封是硬性的、靜態的。它要求管道在穿墻點必須絕對固定，不能有位移和振動。一旦管道發生移動，這些剛性填充材料就會與管道或套管壁之間產生裂縫，導致密封失效、滲漏。

原理總結：“固若金湯，但怕動彈”。它假設管道在穿墻點是一個靜止不動的點，通過物理隔絕和材料填充來防水。原理簡單，成本低，但不具備任何補償能力。

3. 柔性接頭：“位移與振動吸收器”

它的核心原理是作為一個獨立的柔性單元，主動吸收和隔離管道系統的位移與振動。

構成要素：通常由柔性主體（如橡膠，內有簾子布增強）、金屬法蘭或絲扣接口構成。高級的如波紋補償器則由不銹鋼波紋管、網套和接頭組成。

工作原理：

彈性變形吸收位移：以最常見的橡膠柔性接頭為例。其橡膠本體是一個彈性體。當與其連接的兩段管道發生軸向拉伸/壓縮、橫向剪切或角向偏轉時，這些力和位移被轉化為橡膠體的彈性形變（拉伸、壓縮、扭曲），從而被“消化”掉，避免應力傳遞到管道或設備上。

阻尼作用隔離振動：橡膠等材料具有良好的阻尼特性。當水泵等設備產生的振動傳遞到柔性接頭時，大部分振動能量被橡膠的分子摩擦轉化為熱能消耗掉，有效降低了振動通過管道傳遞的噪音和破壞。

與穿墻套管無關：它是一個管道部件，安裝在管道線上，與墻體沒有任何關系。它的作用是保護管道系統自身，而不是解決穿墻防水問題。

原理總結：“系統內部的減震彈簧”。它的工作對象是管道系統內部的應力與運動，原理基于材料的彈性和阻尼特性。

原理對比一覽表

簡單來說：柔性/剛性防水套管解決的是“墻洞怎么封不漏水”的問題，區別在于“能不能動”；柔性接頭解決的是“管道本身怎么應對熱脹冷縮和振動”的問題。

在實際工程中，三者常常組合使用。例如：管道穿地下室外墻時使用柔性防水套管以適應沉降；在進入水泵前安裝一個柔性接頭以隔離水泵振動，共同構成一個安全可靠的管道系統。

了解柔性套管（通常指柔性防水套管）、剛性防水套管和柔性接頭的區別與應用，對管道工程的設計和施工很重要。下面這個表格匯總了它們的核心不同：

如何正確選擇與應用

要確保工程安全可靠，選擇合適的部件并正確安裝是關鍵。

遵循標準規范：防水套管的制作、安裝主要依據國家建筑標準設計圖集《02S404》。采購和驗收時應確認產品符合此標準。

根據場景做選擇：

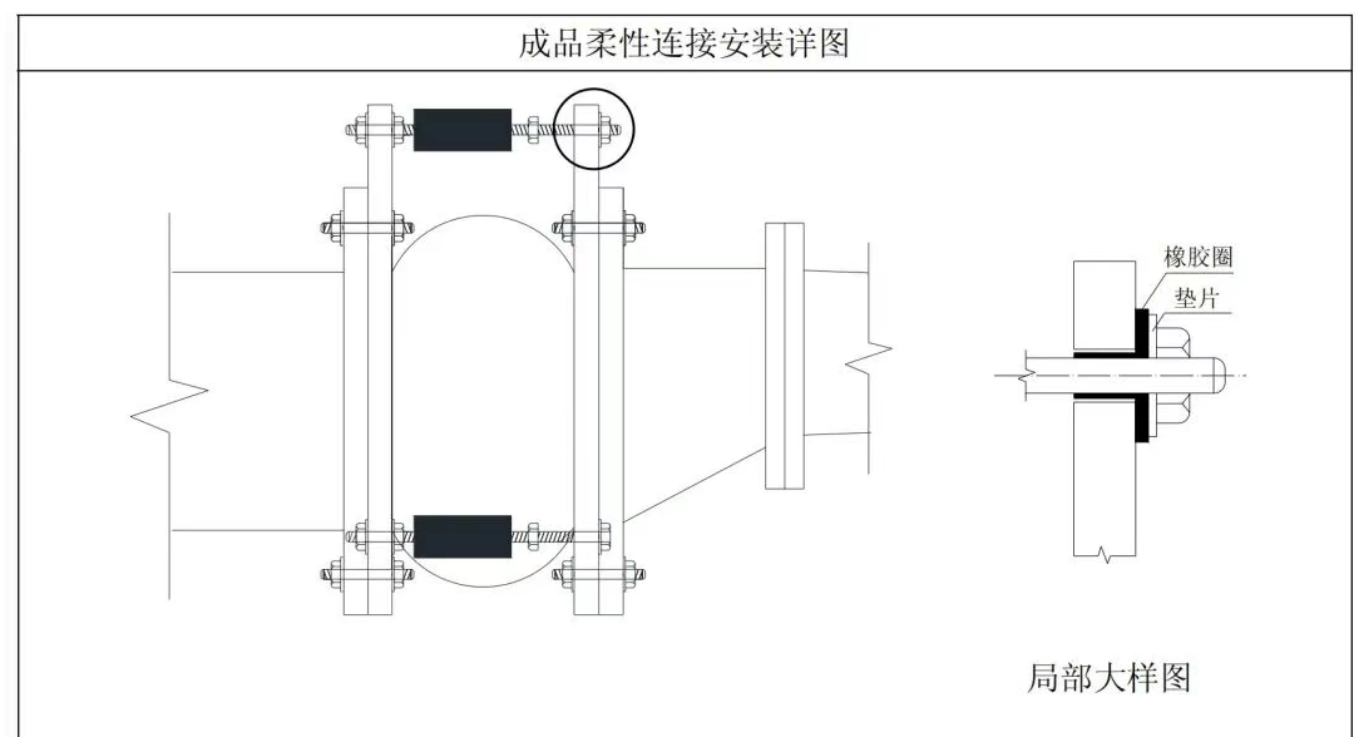

振動與變形：如果管道穿墻處可能受振動或有伸縮變形，必須選用柔性防水套管。若因故使用了剛性防水套管，則必須在管道進入墻體的附近設置柔性接頭來補償變形。

防水等級：對于水池、人防墻、地下室等有嚴密防水要求的部位，柔性防水套管是更保險的選擇。

空間與成本：在空間受限或防水要求一般的場景，剛性防水套管更具優勢。但需注意，市場上存在“國標”與“非標”產品，非標產品在材料厚度上有所削減，會影響使用性能和安全，選購時需謹慎。

確保安裝質量：

一次性澆筑：無論是柔性還是剛性防水套管，在預埋時都必須隨土建施工一次性澆筑在混凝土墻內，確保與墻體結合緊密，不滲漏。

墻體要求：穿墻處的混凝土墻厚不應小于300毫米。如果墻體是非混凝土材質（如磚墻），需要局部改為混凝土墻，且澆筑范圍要比套管翼環直徑大200毫米以上。

密封填充：管道安裝后，套管與管道之間的縫隙需按設計要求填充密封材料（如瀝青麻絲、聚硫密封膏等）。
