一個防護區設置多套懸掛式七氟丙烷設計實例
設計說明
1、設計保護對象為電信機房，設計充裝壓力為2.5Mpa（表壓）；
2、防護區的圍護結構及門窗的耐火極限不低于0.5h，吊頂?shù)哪突饦O限不低于0.25h；圍護結構及門窗的允許壓強不宜小于1200Pa；
3、防護區的門向疏散方向開啟并能自行關閉；
4、防護區內設置泄壓口，并設置在高度大于防護區凈高的2/3；
5、噴放滅火劑前，防護區內除泄壓口的其他開口應能自行關閉；
6、同一防護區內的多套預制滅火裝置必須能同時啟動，其動作響應時差不得大于2s；
7、滅火后防護區內應通風換氣，設置機械排風裝置時排風口宜設置在防護區下部并直通室外；
8、防護區內的疏散通道及出口應設應急照明和疏散指示標志，防護區內及入口處設聲光警報器，入口另外設置滅火劑噴放指示燈以及氣體滅火系統的永久性標志牌。
設計參數

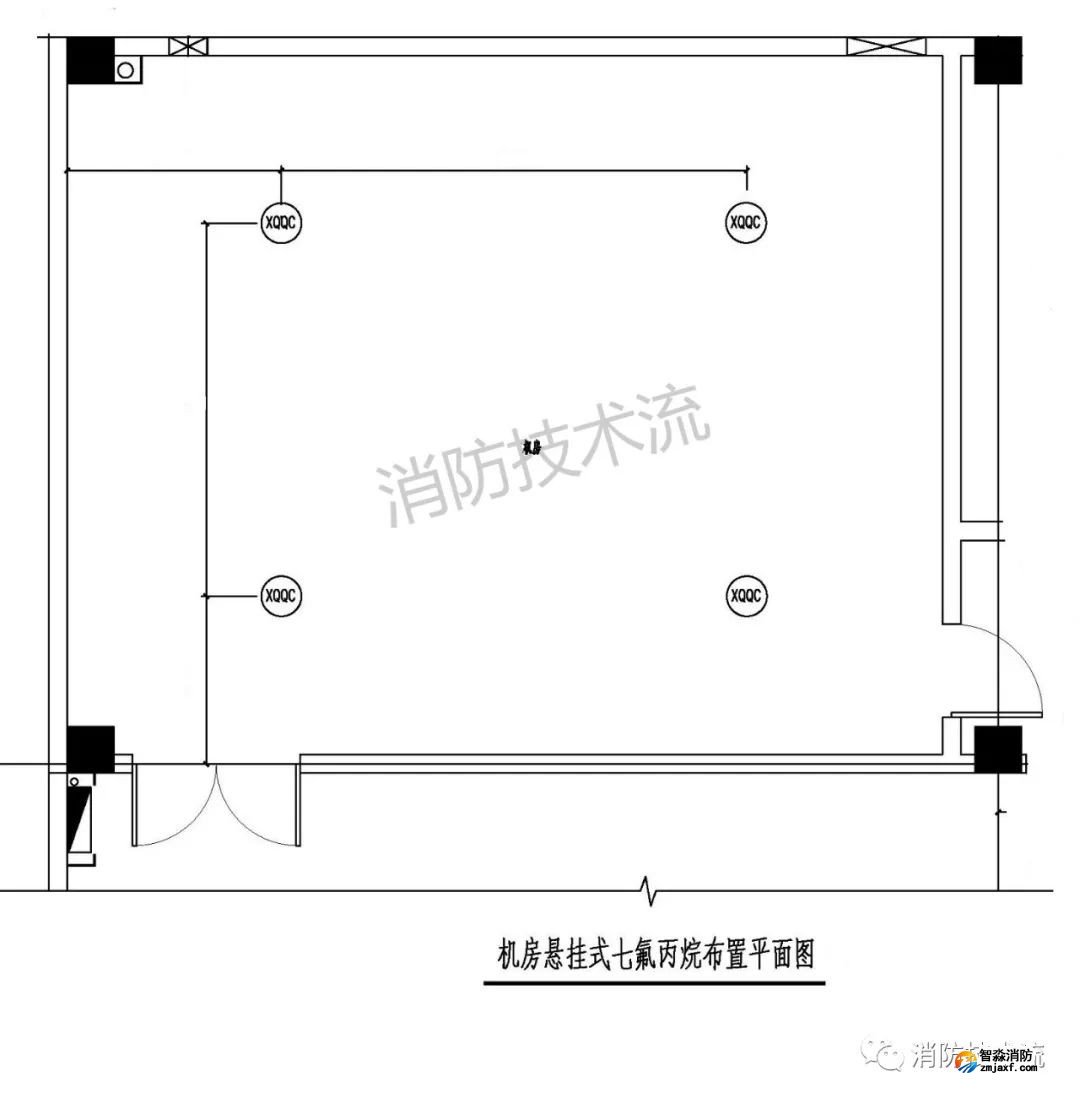

1、機房面積：70.1平方米
2、高度：3米
3、體積：210.3立方米
4、設計濃度：8%
5、設計噴射時間：8秒
6、滅火浸漬時間：8秒
7、設計用量：141.27kg
8、每瓶充裝量：36kg
9、儲瓶規格：40L
10、泄壓口面積：0.077平方米
電氣接口條件

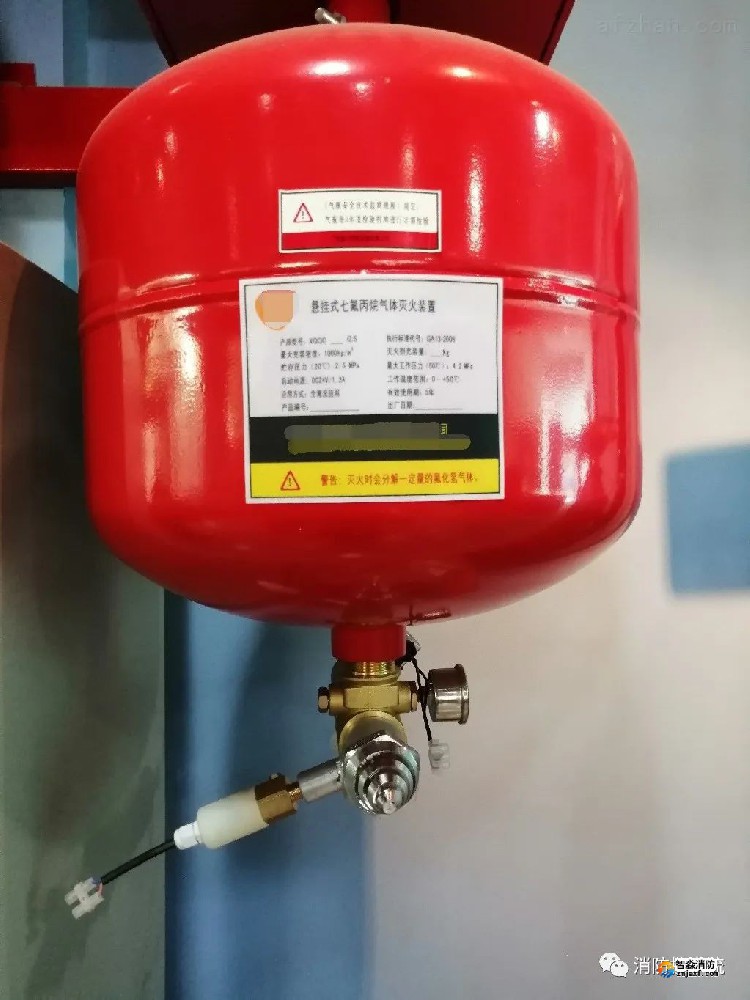

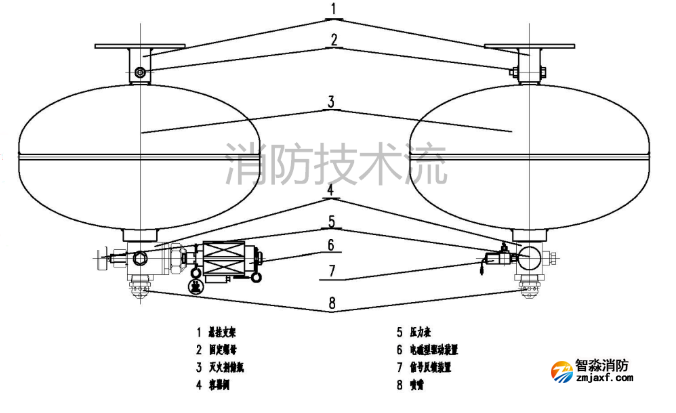

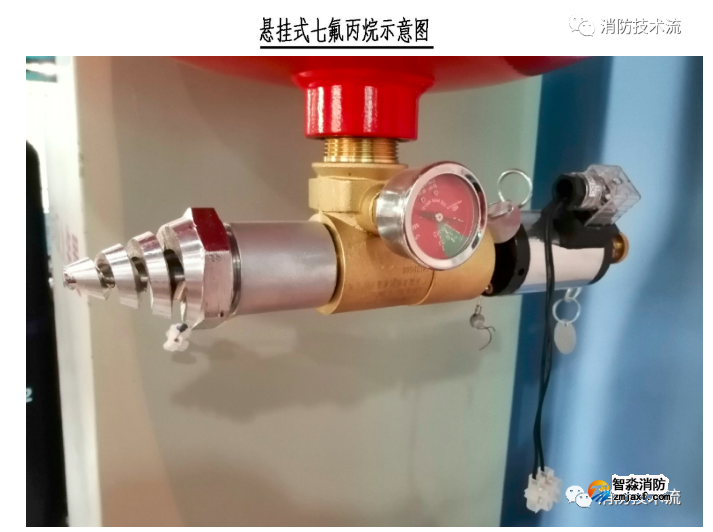

1、懸掛式七氟丙烷滅火裝置每套含一只電磁啟動器，其工作電壓為DC24V，工作電流為1.3A；
注：保護區設置多套滅火裝置時，現場提供的電源條件須滿足同時開啟同一保護區內的所有電磁啟動器
2、壓力反饋裝置觸電容量：DC24V、3A。
