蘇州消防七氟丙烷氣體滅火系統組件的安裝介紹。七氟丙烷滅火系統是目前適用范圍比較廣的消防滅火設備，在安裝七氟丙烷滅火系統時相關組件的安裝也是非常重要的。

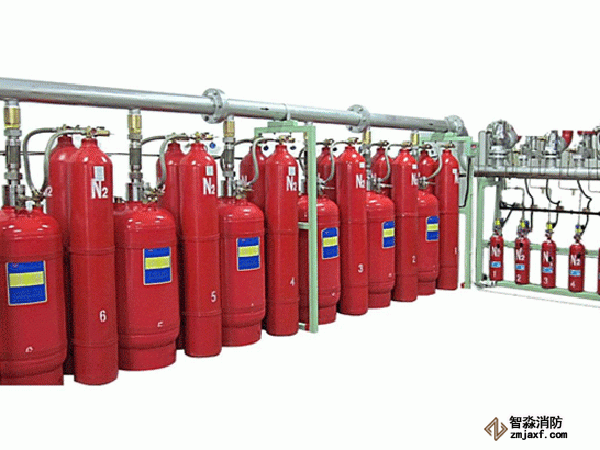

蘇州七氟丙烷滅火系統組件安裝
一、七氟丙烷滅火裝置儲存裝置的安裝
1、儲存裝置的安裝位置要符合設計文件的要求。2、滅火劑儲存裝置安裝后,泄壓裝置的泄壓方向不應朝向操作面。低壓二氧化碳滅火系統通過專用的泄壓管接到室外。
3、儲存裝置上壓力計、液位計、稱重顯示裝置的安裝位置應便于人員的觀察和操作。
4、儲存容器的支架、框架應固定牢靠,并做防腐處理。
5、儲存容器宜涂紅色油漆,正面標明設計規定的滅火劑名稱和儲存容器的編號。
6、安裝集流管前應檢査內腔,確保清潔。
7、集流管上泄壓裝置的泄壓方向不應朝向操作面。
8、連接儲存容器與集流管間的單向閥的流向指示箭頭,應指向介質流動方向。
9、集流管應固定在支架、框架上,支架、框架應固定牢靠,并做防腐處理。
二、選擇閥及信號反饋裝置的安裝
1、選擇閥操作手柄安裝在操作面一側,當安裝高度超過1.7m時應采取便于操作的措施。2、采用螺紋連接的選擇閥,其與管網連接處宜采用活接。
3、選擇閥的流向指示箭頭應指向介質流動方向。
4、選擇閥上要設置標明防護區、保護對象名稱或編號的標志,并應便于觀察。
5、信號反饋裝置的安裝應符合設計要求。
三、七氟丙烷閥驅動裝置的安裝
1、拉索式機械驅動裝置的安裝要求：①拉索除外露部分外,采用經內外防腐處理的鋼管防護。
②拉索轉彎處采用專用導向滑輪。
③拉索末端的拉手設在專用的保護盒內。
④拉索套管和保護盒應固定牢靠。
2、安裝以重力式機械驅動裝置時,應保證重物在下落行程中無阻擋,其下落行程要保證驅動所需距離,且不小于25mm。
3、電磁驅動裝置驅動器的電氣連接線要沿固定滅火劑儲存容器的支架、框架或墻面固定。
4、氣動驅動裝置的安裝規定：
①驅動氣瓶的支架、框架或箱體應固定牢靠,并做防腐處理。
②驅動氣瓶上有標明驅動介質名稱、對應防護區、保護對象名稱或編號的標志,并便于觀察。
5、氣動驅動裝置的管道安裝規定：
①管道布置應符合設計要求。
②豎直管道在其始端和終端應設防晃支架或采用管卡固定。
③水平管道采用管卡固定。管卡的間距不宜大于0.6m。轉彎處應增設1個管卡。
6、氣動驅動裝置的管道安裝后,要進行氣壓嚴密性試驗。試驗時,逐步緩慢增加壓力,當壓力升至試驗壓力的50%時,若未發現異狀或泄漏,則繼續按試驗壓力的10%逐級升壓,每級穩壓3min,直至試驗壓力值。保持壓力,檢查管道各處,以無變形、無泄漏為合格。

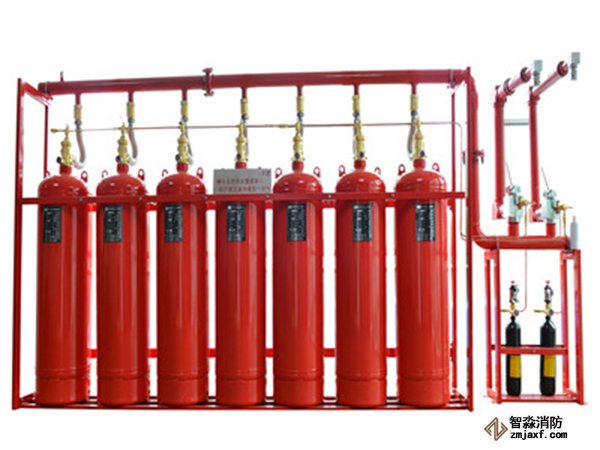

消防七氟丙烷滅火系統安裝
四、滅火劑輸送管道的安裝
1、滅火劑輸送管道連接要求。①采用螺紋連接時,管材宜采用機械切割;螺紋沒有缺紋、斷紋等現象;螺紋連接的密封材料均勻附著在管道的螺紋部分,擰緊螺紋時,不得將填料擠入管道內;安裝后的螺紋根部應有2~3條外露螺紋;連接后,將連接處的外部清理干凈并做防腐處理。
②采用法蘭連接時,襯墊不得凸入管內,其外邊緣宜接近螺栓,不得放雙墊或偏墊。連接法蘭的螺栓,直徑和長度應符合標準,擰緊后,凸出螺母的長度不大于螺桿直徑的1/2且應有不少于2條外露螺紋。
③已做防腐處理的無縫鋼管不宜采用焊接連接,與選擇閥等個別連接部位需采用法蘭焊接連接時,要對被焊接損壞的防腐層進行二次防腐處理。
2、管道穿越墻壁、樓板處要安裝套管。套管公稱直徑比管道公稱直徑至少大2級,穿越墻壁的套管長度應與墻厚相等,穿越樓板的套管長度應高出地板50mm。管道與套管間的空隙采用防火封堵材料填塞密實。當管道穿越建筑物的變形縫時,要設置柔性管段。
五、噴嘴的安裝
1、安裝噴嘴時要按設計要求逐個核對其型號、規格及噴孔方向。2、安裝在吊頂下的不帶裝飾罩的噴嘴,其連接管管端螺紋不能露出吊頂;安裝在吊頂下的帶裝飾罩的噴嘴,其裝飾罩要緊貼吊頂。
六、預制滅火系統的安裝
1、熱氣溶膠滅火裝置等預制滅火系統及其控制器、聲光報警器的安裝位置應符合設計要求,并固定牢靠。2、預制滅火系統裝置周圍空間環境應符合設計要求。
七、蘇州七氟丙烷滅火系統控制組件的安裝
1、滅火控制裝置的安裝應符合設計要求,防護區內火災探測器的安裝應符合標準《火災自動報警系統施工及驗收規范》GB50166-2007、的規定。2、設置在防護區處的手動、自動轉換開關應安裝在防護區入口且便于操作的部位,安裝高度為中心點距地樓、面1.5m。
3、手動啟動、停止按鈕安裝在防護區入口且便于操作的部位,安裝高度為中心點距地樓、面1.5m;防護區的聲光報警裝置的安裝應符合設計要求,并保證牢固,不傾斜。
